Các loại cổng USB tính đến thời điểm năm 2022

Thời điểm năm 2022, có thể mạnh dạn nói rằng: cổng kết nối USB là chuẩn giao tiếp nhiều nhất, có mặt hầu hết trên những đồ vật điện tử, và phụ kiện. Chính vì sự đa dạng về chủng loại của cổng USB, từ hình dáng đến công năng, từ tốc độ truyền dữ liệu đến tốc độ sạc pin cho các thiết bị ngoại vi, sẽ làm cho chúng ta rối tinh rối mù, không biết tên gọi của từng loại cổng USB, rồi tốc độ của loại cổng USB nào là tối ưu nhất.

Đặc biệt là với thông tin bên lề là khối Châu Âu sẽ không cho phép bán Iphone ở thị trường EU này, nếu nhà Táo Apple không trang bị cổng kết nối USB type C lên thiết bị con cưng của mình.

Vậy hôm nay, mời bạn cùng maianhtuan.vn tìm hiểu về USB, tìm hiểu về tất tần tật các chuẩn kết nối bằng cổng USB cho đến thời điểm hiện nay, cũng như các Cổng USB này hay xuất hiện ở thiết bị nào, nhỏ to ra sao, tốc độ như thế nào… Nào, dzô thôi các bạn, chần chờ chi cho chậm.

Cổng kết nối USB là gì?

Đầu tiên, chúng ta cần tìm hiểu USB là gì đã? USB là viết tắt của từ tiếng anh Universal Serial Bus là một chuẩn kết nối đa dụng cho rất nhiều thiết bị hiện nay. USB được phát minh vào năm 1996 do tổ chức USB Implementer Forum (USBIF) là tập hợp của các công ty hỗ trợ và phát triển USB.

USB dùng để kết nối các thiết bị ngoại vi với thiết bị như: máy vi tính, laptop, điện thoại thông minh, mà thời điểm hiện tại ngay cả điện thoại thông thường phổ thông cũng được thiết kế cổng USB để sạc pin. Cổng USB được thiết kế dưới dạng các đầu cắm cho thiết bị theo chuẩn kết nối Plug – N – Play (cắm và chạy) với tính năng cắm nóng thiết bị, có nghĩa là khi cắm hoặc rút USB khỏi thiết bị, thì chúng ta không cần phải tắt hay khởi động lại thiết bị.

Ngoài khả năng truyền tải dữ liệu, USB còn có khả năng truyền tải điện một chiều (DC).

Cùng với sự phát triển của khoa học công nghệ vượt bật như hiện nay, USB đã được phát triển thêm nhiều chuẩn kết nối và chuẩn tốc độ để phù hợp với từng loại thiết bị kết nối, và nhu cầu sử dụng của người tiêu dùng hiện nay.

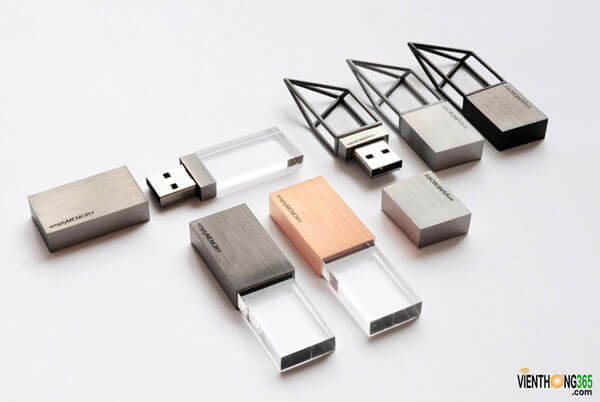

Thiết bị lưu trữ USB

Có bao nhiêu loại Cổng USB? Các Cổng USB khác nhau như thế nào?

Để có thể kết nối và phù hợp với thiết bị và mục đích sử dụng, USB sẽ có rất nhiều các chuẩn kết nối.

Về cơ bản chúng được chia thành 3 chuẩn chính là: USB type A; USB type B và USB type C.

Bên cạnh đó ta cũng có các định dạng nhỏ hơn của chuẩn này, đó là: Micro USB type A; Mini USB type A; Micro USB type B; Mini USB type B. Vậy các chuẩn kết nối này khác nhau như thế nào? Chúng ta bắt đầu đi tìm hiểu nhé.

Các Cổng kết nối USB

1. Cổng USB type A

Là cổng USB được sử dụng rộng rãi nhất và thông dụng nhất hiện nay. Chuẩn USB type A thường được sử dụng nhiều trên laptop, PC máy vi tính, hay các thiết bị điện tử để truyền, nhận dữ liệu hoặc cung cấp điện năng. Thường thấy nhất của chuẩn USB type A này là ở cốc sạc điện thoại.

Thiết kế của chuẩn kết nối USB type A là một miếng nhựa, phía trên có các tiếp điểm bằng kim loại để kết nối truyền tải dữ liệu, cung cấp điện năng. Phần bên ngoài hình chữ nhật được bọc bằng khung kim loại dát dẹt, điều này làm cho USB type A có thể dễ dàng rút ra khỏi kết nối. USB type A chịu được nhiều lần rút – cắm trong suốt thời gian sử dụng. Phần lẫy kim loại giúp USB type A sẽ giữ cho kết nối được chắc chắn, tốc độ truyền dẫn dữ liệu và khả năng truyền tải điện năng nhờ đó không bị gián đoạn.

Cổng USB type A và Micro USB type A

Chúng ta sẽ có 2 dạng cổng kết nối USB type A đó là USB type A Male (đầu đực thường là đầu của cáp kết nối) và USB type A Female (đầu cái thường là cổng kết nối trên thiết bị). Ví dụ cụ thể: đầu USB đực thường là ở cái thiết bị rời, như các thanh USB lưu dữ liệu; đầu USB cái là đầu ở trên máy tính, để chúng ta cắm thanh USB vào.

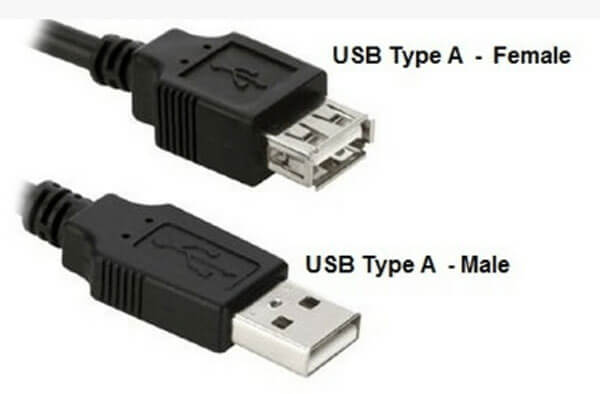

Cổng USB type A loại đực và Cổng USB type A loại cái

Bên cạnh chuẩn kết nối USB type A phổ biến trên, chúng ta cũng bắt gặp các biến thể của loại cổng kết nối này:

1.1. Cổng Micro USB type A

Chuẩn kết nối này thường xuất hiện trên các thiết bị di động như điện thoại, máy ảnh, máy mp3 … Micro USB type A đi kèm tính năng OTG (On-The-Go tính năng cho phép điện thoại, máy tính bảng trở thành máy chủ để kết nối các bộ phận ngoại vi).

Cổng Micro USB type A được thiết kế nhỏ gọn với 5 chân pin phía trong, khung kim loại bao phía ngoài và 2 lãy ở một bên mặt giúp kết nối ổn định, chắc chắn. Số chân pin của các chuẩn Micro USB nhiều hơn 1 pin là do tính năng nhận diện kết nối OTG ở các chuẩn này. Ở kết nối OTG, pin ID được thêm mới vào để nhận diện thiết bị chủ và thiết bị ngoại vi.

Theo đó, phần đầu cáp kết nối với thiết bị chủ pin ID được nối với chân pin GND còn ở đầu cáp kết nối với thiết bị ngoại vi thì pin này không được kết nối đến đâu cả. Điểm ưu việt của thiết kế này là cho phép phân biệt thiết bị chủ và thiết bị ngoại vi.

Cổng Micro USB type A

2. Cổng USB type B

Cổng USB này có thể là cổng kết nối mà ít người biết tới nhất. Nó thường ở đầu còn lại của dây kết nối USB để kết nối mang các đồ vật như smartphone, ổ cứng di dộng 3.5 inch nhưng rộng rãi hơn cả là máy in. Đa phần các máy in ngày nay trên thị trường vẫn đang dùng chuẩn này.

Thiết kế của Cổng USB type B có hình dạng vuông vát góc ở 2 đầu kết nối. Giống với USB type A, USB type B sử dụng các mấu ở đầu USB và các lẩy nhỏ bên trong để cố định kết nối. Các chân pin được bố trí khác với USB type A để phù hợp với mục đích sử dụng.

Cổng USB type B và Cổng Micro USB type B, Cổng Mini USB type B

Cũng như ở kết nối USB type A, chúng ta cũng sẽ có USB type B Male (đực) và USB type B Female (cái). Do thường sử dụng để kết nối giữa máy tính và các thiết bị ngoại vi, nên sợi cáp thường có thiết kế 1 đầu là USB type A, đầu còn lại là USB type B.

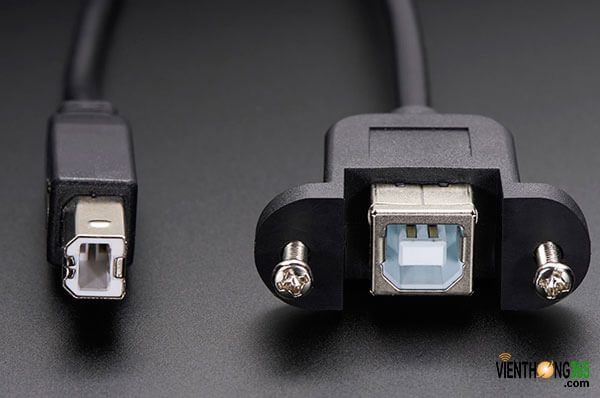

Cổng USB type B đực và Cổng USB type C cái

Và ngay sau đây là các biến thể của cổng USB type B:

2.1. Cổng Micro USB type B

Tương tự Micro USB type A, nhưng Micro USB type B xuất hiện nhiều hơn trên các thiết bị di động và điện thoại cá nhân đời mới hiện nay. Về thiết kế Micro USB type B khác Micro USB type A đôi chút về đầu cắm vát phần trên, bên trong vẫn là 5 chân pin kết nối nhỏ gọn và phần chân lãy kim loại giúp kết nối thêm chắc chắn ở mặt đối diện còn lại. Tốc độ truyền tải của 2 chuẩn kết nối là tương tự nhau là 480 Mbps và có tính năng OTG.

2.2. Cổng Mini USB type B (4 & 5 chân pin)

Chính vì nhược điểm của cổng USB type B là có kích thước lớn, không phù hợp với các thiết bị điện tử cá nhân nhỏ gọn như máy tính bảng, pocket, máy ảnh kỹ thuật số và điện thoại di động.

Do đó nhà sản xuất đã thiết kế thu nhỏ lại cổng USB type B, thế là ra đời chuẩn kết nối Mini USB type B với hình dạng nhỏ hơn, được vát nhỏ đi ở phần mặt trên của cổng kết nối. Thiết kế mặc định sẽ là 5 chân pin có kích thước to hơn phiên bản 4 pin trên các mẫu máy ảnh kỹ thuật số.

Chuẩn kết nối Mini USB type B này xuất hiện khá nhiều trên các thiết bị di động trước đây. Hiện tại thì chúng không còn được sử dụng quá nhiều trên các thiết bị điện tử nữa. Nếu bạn nào có xài qua dòng điện thoại thông minh O₂ ngày xưa sẽ sử dụng cổng kết nối Mini USB type B này, hồi đó mình có xài qua dòng smartphone này nên mình biết. hihi.

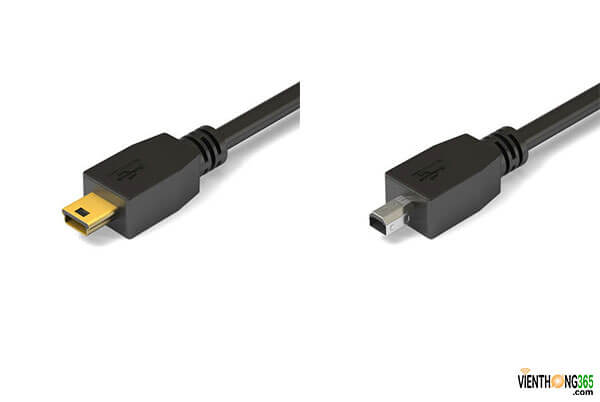

Cổng Mini USB type B

3. Cổng USB type C

Ngày nay, các thiết bị thông minh như smartphone, laptop đang dần dần chuyển sang loại cổng kết nối này. Kết nối USB type C là chuẩn kết nối USB mới nhất hiện nay. Thiết kế của USB type C cực kỳ tiên tiến so với các chuẩn kết nối trước. Kích thước đầu cắm khá nhỏ gọn chỉ tương đương với Micro USB. Với 2 mặt đầu cắm tương tự nhau, không phân biệt mặt trên mặt dưới, người sử dụng không còn phải mất thời gian để phân biệt chính xác mặt cắm nữa.

Đặc biệt các nhà sản xuất rất ưa chuộng kích thước nhỏ gọn của USB type C, vì nó giúp các sản phẩm di động mỏng hơn phù hợp với thị hiếu của người tiêu dùng hiện nay.

Nhờ tốc độ truyền tải dữ liệu lên tới 10GBps cùng điện áp đầu ra có thể lên tới 20V, 100W nên USB type C có thể được tích hợp và sử dụng làm cổng kết nối All in one (tất cả trong một). Tiêu biểu là Apple đã sử dụng cổng kết nối USB Type C để thay thế toàn bộ cổng kết nối trên Macbook trong các phiên bản mới nhất.

Ngoài ra, USB type C có thể tích hợp thêm công nghệ hỗ trợ người sử dụng, tiêu biểu là công nghệ Thunder Bolt. Với công nghệ Thunder Bolt này, người dùng có thể:

• Truyền tải dữ liệu với tốc độ lên tới 40 Gbps.
• Xuất hình ảnh ra 2 màn hình 4K tần số quét 60Hz.
• Sạc điện thoại và hầu hết các laptop với nguồn điện lên tới 100Wh.
• Kết nối Laptop với một GPU gắn ngoài để tăng hiệu năng.

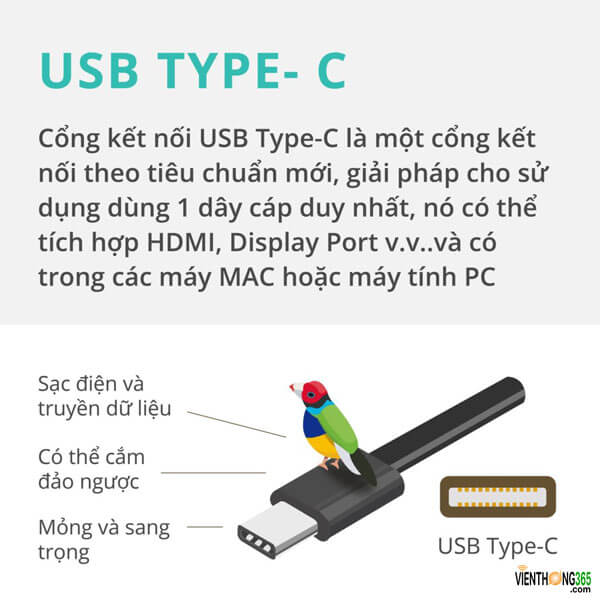

Cổng USB type C

Tốc độ của các cổng USB

1. Tốc độ của cổng USB 1.0

Xuất hiện từ năm 1996, USB 1.0 là chuẩn tốc độ kết nối đầu tiên của USB với tốc độ chỉ đạt 12MBps. Hiện tại chúng ta sẽ rất khó bắt gặp được thiết bị còn sử dụng USB 1.0 vì tất cả các thiết bị hiện tại đều sử dụng các cổng kết nối USB từ 2.0 trở lên.

2. Tốc độ của cổng USB 2.0

Ra đời vào khoảng tháng 4 năm 2000, với tốc độ truyền tải dữ liệu 480Mbps, USB 2.0 khi đó được coi là cả một cuộc cách mạng với tốc độ nhanh gấp 50 lần so với USB 1.x. Tuy nhiên với sự xuất hiện của USB 3.0 cho tốc độ vượt trội thì chuẩn USB 2.0 đang được thay thế dần.

Bạn vẫn sẽ bắt gặp USB 2.0 trên rất nhiều các thiết bị công nghệ hiện nay do USB 2.0 có giá thành rẻ và hỗ trợ nhiều định dạng kết nối như: mini, micro cùng với tính năng OTG. Các cổng USB 2.0 trên các mainboard, các thiết bị công nghệ thường có màu đen.

3. Tốc độ của cổng USB 3.0

Là tiêu chuẩn tốc độ truyền tải dữ liệu hiện tại dành cho USB, USB 3.0 có tốc độ nhanh hơn nhiều so với USB 2.0, tốc độ lên đến 5Gbps. Kể từ khi ra đời vào những năm 2012 cho tới nay, hầu hết các máy tính đều có ít nhất một cổng USB 3.0. Thông thường các cổng USB 3.0 thường được thiết kế với màu xanh nước biển để dễ dàng nhận biết hoặc kèm theo ký hiệu SS (viết tắt cho Super Speed) bên cạnh. USB 3.0 cũng thường được sử dụng nhiều để kết nối cho các ổ cứng gắn ngoài.

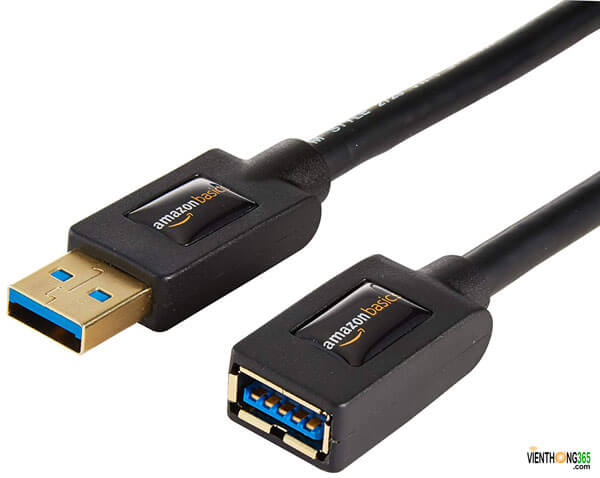

Cổng USB chuẩn 3.0 được thiết kế màu xanh

4. Tốc độ của cổng USB 3.1

Là chuẩn tốc độ mới nhất hiện nay, USB 3.1 có 2 loại:

• USB 3.1 Gen 1: Về cơ bản thì khá giống như USB 3.0 với tốc độ tối đa của nó vẫn ở mức 4.8 đến 5 Gbps nhưng chỉ tiến bộ hơn chút về hiệu năng.
• USB 3.1 Gen 2: có tốc độ truyền tải dữ liệu lên đến 10Gbps, gấp đôi so với USB 3.0 hay USB 3.1 gen 1. USB 3.1 gen 2 còn được cải tiến khả năng xử lý tín hiệu để phần dữ liệu bị dôi dư ra (overhead) trở nên nhỏ hơn, tức là tiết kiệm dung lượng khi truyền đi hơn so với thế hệ cũ. Để nhận diện USB 3.1 gen 2 thường đi kèm với dòng chữ SuperSPEED+
